Technisch verantwoord hergebruik
Onderdelen van een bestaande installatie hoeven niet altijd te worden vervangen. Als een pomp, drukvat of ander component nog geschikt is, kan hergebruik materiaal, kosten en tijd besparen. Maar hoe stel je vast of een onderdeel ook binnen een nieuwe toepassing veilig kan worden ingezet?
Voor een bestaande offshore-installatie onderzocht Stemar of een pomp en drukvaten konden worden hergebruikt in een nieuwe pompinstallatie. Daarbij keken we niet alleen naar de componenten zelf, maar ook naar de inpassing, het leidingwerk, de montage en de geldende normen.
Hergebruik vraagt om onderzoek
Dat een component nog goed functioneert, betekent niet automatisch dat het ook veilig kan worden gebruikt binnen een nieuwe installatie. Een van de drukvaten werd in de vorige installatie gebruikt als filtervat. Binnen de nieuwe installatie krijgt het vat een andere functie.
We analyseerden de bestaande situatie. Daarbij keken we naar de beschikbare ruimte, de aansluitpunten en ontwerpcondities zoals druk, temperatuur en medium. Ook beoordeelden we of de bestaande pomp en drukvaten veilig konden worden hergebruikt binnen de nieuwe installatie.
De eisen en ontwerpcriteria zijn vastgesteld, met focus op veiligheid, functionaliteit, maakbaarheid en onderhoud. Hierbij is rekening gehouden met relevante normen zoals de ASME en de RToD. De haalbaarheid van het hergebruik van de drukvaten is aangetoond met een berekening voor de ontwerpcondities voor nieuwe situatie waarin de vaten toegepast worden.
De beschikbare ruimte op locatie is beperkt. Tegelijkertijd moest de installatie goed toegankelijk blijven voor montage en onderhoud. Ook moest de installatie vooraf kunnen worden gebouwd, zodat deze offshore zonder laswerk kon worden geplaatst.
Verschillende mogelijkheden zorgvuldig afgewogen
Bij ieder concept werd onderzocht of technisch én praktisch haalbaar was. Daarbij is een haalbaarheidsstudie gedaan. Een component kan op zichzelf nog geschikt zijn, maar moet ook veilig in het nieuwe geheel kunnen worden opgenomen.
De voorstellen zijn onder andere beoordeeld op:
- Inpassing binnen de beschikbare ruimte
- De mogelijkheden om de bestaande componenten opnieuw te gebruiken
- Montage zonder laswerk offshore
- Bereikbaarheid voor onderhoud en inspectie
- Belastingen op het leidingwerk en de componenten
- Voldoen aan de ontwerpeisen, geldende normen en wetgeving
Hergebruik drukvaten

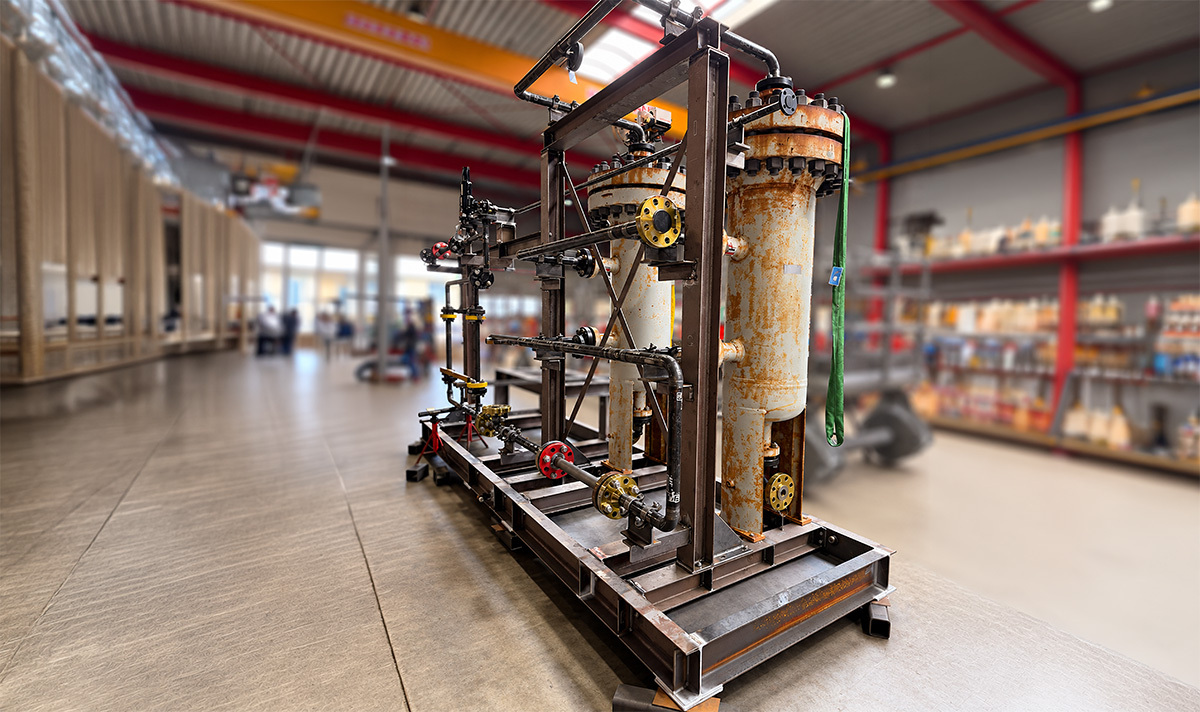

De drukvaten waren eerder onderdeel van een installatie op een andere locatie. Voor de nieuwe installatie kregen ze een andere toepassing. Beide drukvaten zijn volledig traceerbaar en voldoen aan de destijds geldende PED en RToD voorschriften. De nieuwe pompinstallatie moest voldoen aan nieuwe ontwerpcondities. Daarom zijn die ook naast elkaar gelegd.
Omdat de nieuwe installatie onder andere ontwerpcondities zal functioneren, was het noodzakelijk het drukvat volledig opnieuw door te rekenen, opnieuw te laten beoordelen door de keuringsinstantie (LRQA) en de naamplaat te vervangen. De ontwerpcode RToD bleef hierbij het uitgangspunt voor de re-rating.
Van P&ID naar conceptontwerp
Het aangeleverde P&ID vormde het technische uitgangspunt voor het conceptontwerp. Hieronder zie je hoe het P&ID is uitgewerkt tot een ruimtelijk conceptontwerp. In het conceptontwerp is te zien hoe de bestaande componenten, het nieuwe leidingwerk en de modulaire opbouw samenkomen.
De modules kunnen vooraf worden gefabriceerd. Op de offshore-locatie worden ze zonder laswerk gemonteerd. Daarbij blijft voldoende ruimte beschikbaar voor montage, inspectie en onderhoud.
Het uiteindelijke concept:
- Past binnen de beschikbare ruimte
- Is compact en modulair opgebouwd
- Kan offshore zonder laswerk worden gemonteerd
- Blijft toegankelijk voor inspectie en onderhoud
- Voldoet volgens de uitgevoerde berekeningen aan de gestelde ontwerpcriteria
Mooie samenwerking
Ook de opdrachtgever kijkt tevreden terug op de samenwerking. Vanwege de vertrouwelijke aard van het project hebben we informatie die naar de opdrachtgever of installatie te herleiden is, weggelaten.
(…) Ondanks de strakke, maar krappe planning en vaste milestones is het gelukt om scope wijzigingen binnen dezelfde geplande datums te verwerken, wat wij enorm waarderen.
(…)
Door heldere communicatie en goede afstemming hebben jullie ervoor gezorgd dat planning en uitvoering goed op elkaar afgestemd waren wat ten goede kwam voor ons allen.
Daarnaast hebben jullie met het stellen van de juiste kritische detailvragen, zeker gezien het hergebruik van diverse equipments, gezorgd dat alle interfaces binnen het skid design goed beheerst en afgestemd zijn.
Jullie proactieve en oplossingsgerichte aanpak heeft duidelijk bijgedragen aan een praktisch en uitvoerbaar ontwerp.
Wij kijken met veel waardering terug op de samenwerking en zijn zeer tevreden over het eindresultaat.
Wil je weten of onderdelen uit jouw installatie opnieuw gebruikt kunnen worden?
Neem contact met ons op. We onderzoeken graag wat technisch mogelijk is.
