SBM Buoy Repair with Cofferdam

Ontwerpgegevens

Klant:

Project :

Doel:

Gewicht:

FUGRO

Cofferdam Bonga SPM Nigeria

Veilige werkruimte onder water

100 ton

Uitdaging

FUGRO had opdracht om een beschadigde boei te repareren voor de kust van Nigeria. De boei had een aanvaring met een tanker en hierdoor zijn de skirt en de hull beschadigd. Het doel was om terplekke een veilige reparatie uit te kunnen voeren, want wegslepen en plaatsen in een drooghok was geen optie.

Bijdrage Stemar Engineering

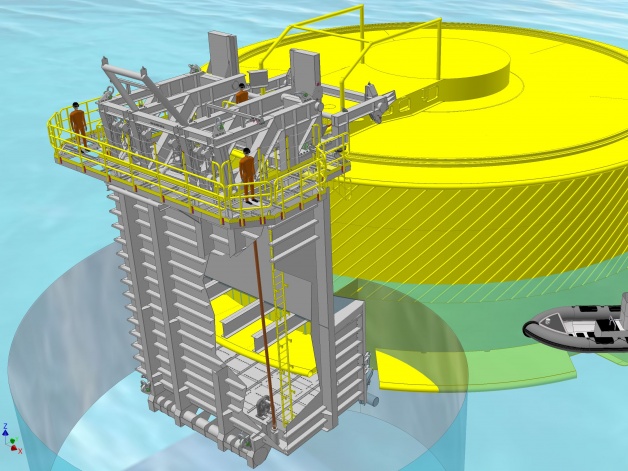

Stemar heeft een cofferdam geëngineerd. De cofferdam is geheel doorgerekend in ANSYS en voldoet aan de geldende normen. Een rubberpakking zorgt voor een waterdichte verbinding waardoor de reparatie veilig kan worden uitgevoerd.

Resultaat

Een cofferdam die in meerdere delen wordt gehesen. Zo werd er eerst een receiver frame op de boei geplaatst waaraan de cofferdam bevestigd kon worden. Door middel van hydraulische cilinders is de gehele cofferdam te stellen. Om er zeker van te zijn dat de seals hun werk doen, zijn deze vooraf getest.

Afbeelding
Afbeelding
Afbeelding
Afbeelding
Afbeelding
Afbeelding
